GARIS KONTUR

Kontur adalah garis khayal untuk menggambarkan semua titik yang mempunyai ketinggian yang sama di atas atau di bawah permukaan datum tertentu yang disebut permukaan laut rata-rata. Kontur digambarkan dengan interval vertikal yang reguler.

semua titik yang mempunyai ketinggian yang sama di atas atau di bawah permukaan datum tertentu yang disebut permukaan laut rata-rata. Kontur digambarkan dengan interval vertikal yang reguler. Interval kontur adalah jarak vertikal antara 2 (dua) garis ketinggian yang ditentukan berdasarkan skalanya. Besarnya interval kontur sesuai dengan skala peta dan keadaan di muka bumi. Interval kontur selalu dinyatakan secara jelas di bagian bawah tengah di atas skala grafis.

Kontur biasanya digambar dalam bentuk garis-garis utuh yang kontinyu (biasanya berwarna cokelat atau oranye). Setiap kontur keempat atau kelima (tergantung pada intervalnya) dibuatlah indeks, dan digambarkan dengan garis yang lebih tebal. Kontur indeks dimaksudkan untuk membantu pembacaan kontur dan menghitung kontur untuk menentukan tinggi. Angka (ketinggian) kontur diletakkan pada bagian kontur yang diputus, dan diurutkan sedemikian rupa agar terbaca searah dengan kemiringan ke arah atas (lebih tinggi).

Pada daerah datar yang jarak horisontalnya lebih dari 40 mm sesuai skala peta dibuat garis kontur bantu. Kontur bantu ini sangat berarti terutama jika ada gundukan kecil pada daerah yang datar. Kontur bantu digambar pada peta berupa garis putus-putus untuk membedakan dengan kontur standar.

Kontur indeks dan titik-titik tinggi pada peta rupabumi skala 1:25.000

Bentuk Kontur

Bentuk suatu kontur menggambarkan bentuk permukaan lahan yang sebenarnya. Kontur-kontur yang berdekatan menunjukkan kemiringan yang terjal, kontur-kontur yang berjauhan menunjukkan kemiringan yang landai. Jika kontur-kontur itu memiliki jarak satu sama lain secara tetap, maka kemiringannya teratur.

Beberapa catatan tentang kontur sebagai berikut:

1.     Kontur adalah kontinyu (bersinambung). Sejauh mana pun kontur berada, tetap akan bertemu kembali di titik awalnya. Perkecualiannya adalah jika kontur masuk ke suatu daerah kemiringan yang curam atau nyaris vertikal, karena ketiadaan ruang untuk menyajikan kontur-kontur secara terpisah pada pandangan horisontal, maka lereng terjal tersebut digambarkan dengan simbol. Selanjutnya, kontur-kontur akan masuk dan keluar dari simbol tersebut.

2.     Jika kontur-kontur pada bagian bawah lereng merapat, maka bentuk lereng disebut konveks (cembung), dan memberikan pandangan yang pendek. Jika sebaliknya, yaitu merenggang, maka disebut dengan konkav (cekung), dan memberikan pandangan yang panjang.

3.     Jika pada kontur-kontur yang berbentuk meander tetapi tidak terlalu rapat maka permukaan lapangannya merupakan daerah yang undulasi (bergelombang).

4.     Kontur-kontur yang rapat dan tidak teratur menunjukkan lereng yang patah-patah. Kontur-kontur yang halus belokannya juga menunjukkan permukaan yang teratur (tidak patah-patah), kecuali pada peta skala kecil pada umumnya penyajian kontur cenderung halus akibat adanya proses generalisasi yang dimaksudkan untuk menghilangkan detil-detil kecil (minor).

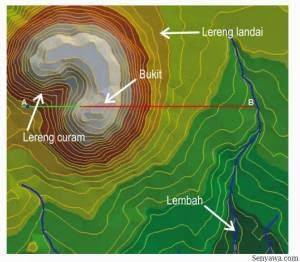

Berbagai kenampakan kontur

Profil permukaan lahan dari potongan garis A-B

Kenampakan yang tidak berubah dengan penggambaran kontur adalah bukit dan lembah. Bentuk permukaan lahan tidak berubah cukup berarti meskipun ada bangunan gedung, jalan, pemotongan pepohanan (hutan atau perkebunan). Penafsiran yang benar terhadap bentuk permukaan lahan membutuhkan latihan, praktek dan pengalaman yang memadai di lapangan.

Membuat Potongan Profil

Untuk membuat suatu potongan profil yang utuh antara dua titik A dan B pada peta berkontur, gambarlah sebuah garis lurus pada peta antara titik-titik tersebut. Temukan kontur-kontur rendah dan tinggi yang terpotong oleh garis. Pada gambar 5.4 kontur yang tertinggi adalah 200 meter, dan yang terendah adalah 80 meter.

Membuat Potongan Profil

Untuk membuat suatu potongan profil yang utuh antara dua titik A dan B pada peta berkontur, gambarlah sebuah garis lurus pada peta antara titik-titik tersebut. Temukan kontur-kontur rendah dan tinggi yang terpotong oleh garis. Pada gambar 5.4 kontur yang tertinggi adalah 200 meter, dan yang terendah adalah 80 meter.

Letakkan secarik kertas dengan tepi yang lurus sepanjang garis AB, dan tandai pada titik A dan titik B tersebut juga titik-titik di mana kontur-kontur memotong garis. Berilah label angka tinggi.

Pemotongan Garis Kontur

Dari masing-masing tanda turunkan garis tegak lurus pada kertas. Sejajar dengan pinggiran yang sudah ditandai gambar garis-garis paralel dengan skala yang sesuai untuk menunjukkan angka tinggi dari masing-masing kontur yang dipotong oleh garis AB, yaitu 80 sampai dengan 200 meter. Buat sebuah tanda pada setiap garis vertikal di mana itu memotong skala tinggi sejajar sesuai dengan tingginya pada garis AB. Gabungkan tanda-tanda ini dengan suatu garis kurva yang halus, memungkinkan untuk membentuk lereng permukaan antara kontur-kontur di lembah dan di puncak bukit. Penggunaan kertas milimeter atau grid akan memudahkan penggambaran.

Potongan yang menunjukkan intervisibilitas

Menentukan Gradien Jalan Pada Peta

Kemiringan suatu lereng (slope) biasanya didefinisikan sebagai suatu gradien. Gambar di bawah ini menunjukkan sebuah gradien 2 dalam 16, artinya 2 unit vertikal untuk setiap 16 unit pada arah horisontal. Selama kedua unit tersebut sama pada kedua arah, maka tidak ada bedanya apapun satuan panjangnya (meter atau pun kaki). Gradien tersebut biasanya ditulis sebagai 2/16.

Kemiringan lereng atau slope

Kadangkala gradien dinyatakan dalam persentase. Untuk mengkonversinya adalah mengalikan perbandingan dengan bilangan 100%, yaitu:

2/16 x 100% = 1,25%

Untuk menentukan gradien suatu titik di jalan pada suatu peta, ukur jarak horisontal antara kontur-kontur yang berurutan pada peta dan nyatakan dalam unit yang sama seperti pada angka interval kontur. Misalnya, jika interval kontur 10 meter dan jarak yang diukur di peta antara dua kontur yang berurutan tersebut adalah 120 meter, maka gradien rata-ratanya antara dua kontur adalah 10/120 = 1/12 atau 1 dalam 12 atau 8,5%.

Untuk menentukan gradien yang paling terjal dari suatu jalan, temukan titik di mana dua kontur yang berturutan saling berdekatan, kemudian ukurlah seperti prosedur di atas.

Suatu gradien rata-rata dapat diukur dengan cara yang sama terhadap beberapa interval kontur, meskipun hal ini tidak banyak berarti kecuali ada kemiringan lereng yang konstan pada arah yang sama.

Jika dibutuhkan untuk memeriksa bahwa gradien maksimum sepanjang suatu jalan tidak melebihi 1/6, dan interval kontur adalah 10 meter, maka jarak antara kontur-kontur tadi tidak boleh kurang dari 6 x 10 = 60 meter. Tandailah pada sepotong kertas suatu jarak 60 meter pada skala peta, interval kontur dapat diperiksa untuk melihat apakah jarak pada titik mana pun lebih pendek dari jarak yang ditentukan. Jika demikian halnya maka gradiennya lebih terjal dari 1/6.

Garis kontur + 25 m, artinya garis kontur ini menghubungkan titik-titik yang mempunyai ketinggian sama + 25 m terhadap referensi tinggi tertentu.

Garis kontur dapat dibentuk dengan membuat proyeksi tegak garis-garis perpotongan bidang mendatar dengan permukaan bumi ke bidang mendatar peta. Karena peta umumnya dibuat dengan skala tertentu, maka bentuk garis kontur ini juga akan mengalami pengecilan sesuai skala peta.

Jadi kontur adalah suatu garis yang digambarkan diatas bidang datar melalui titik –titik yang mempunyai ketinggian sama terhadap suatu bidang referensi tertentu. Garis ini merupakan tempat kedudukan titik-titik yang mempunyai ketinggian sama terhadap suatu bidang referensi atau garis khayal yang menghubungkan titik – titik yang mempunyai ketinggian yang sama.Penarikan garis kontur bertujuan untuk memberikan informasi relief ( baik secara relative maupun absolute )

Sifat-sifat garis kontur adalah :

1. Satu garis kontur mewakili satu ketinggian tertentu.

2. Garis kontur berharga lebih rendah mengelilingi garis kontur yang lebih tinggi.

3. Garis kontur tidak berpotongan dan tidak bercabang.

4. Interval kontur biasanya 1/2000 kali skala peta.

5. Rangkaian garis kontur yang rapat menandakan permukaan bumi yang curam/terjal, sebaliknya yang renggang menandakan permukaan bumi yang landai.

6. Rangkaian garis kontur yang berbentuk huruf “U” menandakan punggungan gunung.

7. Rangkaian garis kontur yang berbentuk huruf “V” terbalik menandakan suatu lembah/jurang.

Interval kontur adalah jarak tegak antara dua garis kontur yang berdekatan. Jadi juga merupakan jarak antara dua bidang mendatar yang berdekatan. Pada suatu peta topografi interval kontur dibuat sama, berbanding terbalik dengan skala peta. Semakin besar skala peta, jadi semakin banyak informasi yang tersajikan, interval kontur semakin kecil.

Indeks kontur adalah garis kontur yang penyajiannya ditonjolkan setiap kelipatan interval kontur tertentu; mis. Setiap 10 m atau yang lainnya. Rumus untuk menentukan interval kontur pada suatu peta topografi adalah:

Interval Kontur =    1/2000 x skala peta

Dengan demikian kontur yang dibuat antara kontur yang satu dengan kontur yang lain yang berdekatan selisihnya 2,5 m. Sedangkan untuk menentukan besaran angka kontur disesuaikan dengan ketinggian yang ada dan diambil angka yang utuh atau bulat, misalnya angka puluhan atau ratusan tergantung dari besarnya interval kontur yang dikehendaki. Misalnya interval kontur 2,5 m atau 5 m atau 25 m dan penyebaran titik ketinggian yang ada 74,35 sampai dengan 253,62 m, maka besarnya angka kontur untuk interval kontur 2,5 m maka besarnya garis kontur yang dibuat adalah : 75 m, 77,50 m, 80 m, 82,5 m, 85m, 87,5 m, 90 m dan seterusnya, sedangkan untuk interval konturnya 5 m, maka besarnya kontur yang dibuat adalah : 75 m, 80 m, 85 m, 90 m , 95 m, 100 m dan seterusnya, sedangkan untuk interval konturnya 25 m, maka besarnya kontur yang dibuat adalah : 75 m, 100 m, 125 m, 150 m, 175 m, 200 m dan seterusnya.

Cara penarikan kontur dilakukan dengan cara perkiraan (interpolasi) antara besarnya nilai
